C-TEC EP203 Söndürme Paneli
C-TEC EP203
3 Zone Otomatik Söndürme Paneli
Pahalı, tehlikeli veya yeri doldurulamaz ekipman parçalarının bulunduğu alanlarda kullanım için özel olarak tasarlanmış olup, kullanıcıya, montajcıya ve devreye alma mühendisine net ve özlü geri bildirim sağlayan sezgisel 128 x 64 piksel ekrana sahiptir. Altı izlenen girişi (tut ve durdur dahil), zaman kayıtlı bir log, ayarlanabilir gecikme süreleri ve yangın, yerel yangın, 1. kademe aktif, 2. kademe aktif, aspiratör fanı ve arıza için voltajsız geçiş röleleri vardır.
Yangın durumunda telafisi mümkün olmayan önemli bilgi işlem odaları , arşiv odaları gibi mekanlarda kullanılır. EN54 2&4 ve EN 12094-1 (the European standard for Fixed Firefighting Systems - Components for Gas Extinguishing Systems) onaylı olup, EP203 üç bölgeli otomatik yangın söndürücü paneli kalite, dayanıklılık ve güvenilirliği ispatlar.
EP203 Söndürme Paneli Kullanım Alanları : Bilgi işlem odaları , Telekomünikasyon Tesisleri , Jeneratör , Kontrol Kumanda Odaları , Arşivler , Gemiler , Tekneler , Müzeler , vb. zarar telafisi mümkün olmayan önemli mekanlar.
-
Aktif olan bölgelerin söndürme sırası ile ilgili, tercih edilen kombinasyonunu programlama
-
Panel fonksiyonlarına erişim sağlamak için otomatik ve manüel anahtar butonları ve manüel başlatma butonu
-
Üç adet konvansiyonel alarm devresi
-
3A EN54-4 uyumlu switch modu
-
Çoklu işlem yapma seçeneği ve yardımcı ekipmanlar
-
Söndürmeyi bekletme seçenekleri
-
Zaman ayarlı müdahale seçeneği
-
Geniş kapsamlı mühendislik fonksiyonları
-
Bilgisayar odaları, telekomünikasyon merkezleri, arşiv odaları, depolar, kimyasal tesisler,jeneratör odaları, müzeler gibi alanlar için ideal kullanım
Pahalı, tehlikeli veya yeri doldurulamaz ekipmanların bulunduğu alanlarda kullanılmak üzere özel olarak tasarlanmış olup, kullanıcıya, montajcı ve işletmeye alma mühendisine net ve kısa geri bildirim veren sezgisel bir 128 x 64 piksel ekrana sahiptir. Altı izlemeli giriş (tutma ve durdurma dahil), zaman damgalı bir kayıt defteri, ayarlanabilir taşma süreleri ve yangın, yerel yangın, 1. aşama aktif, 2. aşama aktif, aspiratör fanı ve arızası için serbest geçiş röleleri vardır.
|
Onaylar / sertifikalar |
LPCB tarafından EN12094-1 ve EN54-2 & 4 onaylıdır. |
|
Şebeke beslemesi |
230V 50 / 60Hz. |
|
Şebeke anma akımı |
810mA maks. |
|
Dahili güç kaynağı |
19V-28.5V (27V nominal). 7V maksimum dalgalanma (pil hatası). |
|
Toplam çıkış akımı sınırlı |
1.5A @ 230Vac sürekli, 3A tepe (ImaxA eq 800mA). |
|
Sakin akım |
40mA (şebeke kesildiğinde). Bölge sessiz 2mA maks. |
|
Maksimum pil boyutu ve türü |
Seri olarak bağlanmış 2 x 12V 7Ah VRLA. |
|
Dedektör bölgesi devrelerinin sayısı |
3 @ 19-28Vdc (Devre başına maksimum uzunluk 250m'dir). |
|
Maks. Alan sayısı dedektör bölgesi başına cihaz |
20 dedektör (veya 32 dedektör / yangın butonu birleşik). |
|
Geleneksel siren devrelerinin sayısı |
3 (iki x 1. aşama; bir x 2. aşama). Maks. Alan sayısı devre başına uzunluk 50m'dir). |
|
EOL direnç değeri |
6800Ω% 5 Tol. 0 / 25W (mavi, gri, kırmızı, altın). |
|
Maks. Alan sayısı siren çıkış akımı |
3 x 200mA. |
|
Yardımcı röleler |
Altı: (1) Ateş; (2) Yerel Yangın; (3) Ekstraksiyon Fanı; (4) 1. Aşama; (5) 2. Aşama; (6) Arıza. Voltsuz tek kutuplu geçiş. Maks. Alan sayısı akım 1A değiştir; Maks. Alan sayısı anahtar gerilimi 30Vdc. EP212 röle kartı aracılığıyla beş ek röle mevcuttur. |
|
Diğer çıktılar |
Söndürücü salımı (21-28Vdc, 5 dakika 1A'da derecelendirilmiştir). 0-60 saniye geciktirmek için programlanabilir; 1-300 saniye aktif olmak ve 60-1800 saniye su basmak. |
|
Yardımcı girişler |
Altı: (1) Manuel Yayın; (2) Akış Anahtarı; (3) Düşük Basınç; (4) Mod; (5) Bekletme; (6) İptal. 8K-2KΩ normal; 1.8K-200Ω aktif; 150-0Ω kısa devre. EOL değeri: 6K8 +/- 5%, 0.25W. |
|
Göstergeler |
Birden fazla gösterge sağlanmıştır - ayrıntılar için EP203 talimatlarına bakın. |
|
Kontroller |
Söndürücü salımı (sarı kasa içinde bulunur); Erişilen anahtar; Çalıştırma anahtarı (Yalnızca Manuel veya Manuel ve Otomatik); Menü Düğmeleri; Dahili sireni susturun; sıfırlama paneli; sessizlik / yankılanan sirenler ve kaydırma. |
|
Genişletme bağlantıları |
Evet - 8 adede kadar Uzak durum ünitesi (2 telli RS485 + 2 telli güç) ve / veya 8 adede kadar Ekomomi durum ünitesi (2 telli güç + 2 telli mod seçimi) için. |
|
Ürün boyutları (mm) |
439 G x 276 Y x 70 D mm (arka kutu); 467 G x 293 Y x 29 D mm (kapak). |
|
İnşaat ve bitiş |
Metal arka kutu; metal şasinin plastik kapağı. |
|
IP derecelendirme |
IP30. |
|
Ağırlık |
4,2 kg (piller hariç). |
|
Çalışma koşulları / sıcaklık |
-5ºC ile + 40ºC arası. Maksimum bağıl nem:% 95. |

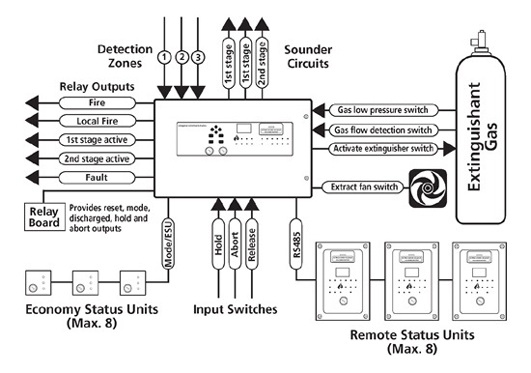

Birden fazla girişi olan bir odayı korumanız mı gerekiyor? Her biri kendi ekranı, manuel serbest bırakma düğmeleri ve mod anahtarları olan sekiz adede kadar gömme veya yüzeye monte uzak durum ünitesi, izlenen bir RS485 veriyolu aracılığıyla EP203 kontrol paneline bağlanabilir C-tec EP203 İzleme panelleri mevcuttur. Bu kadar çok seçenekle, C-TEC'in EP Serisi, standart sıradan otomatik yangın söndürme sisteminizden başka her şeydir.
